CRAWLER

Parte fondamentale del controllo phased array e tofd, i carrellini (crawler) supportano le sond, l’irrigazione e la misura della posizione tramite encoder

crawler ultrasuoni motorizzato muver

MUVER

Muver è la soluzione by NDT Custom per la motorizzazione di qualunque carrellino poiché è facilmente collegabile ad ogni carrellino manuale esistente sul mercato!!
Dotato di ruote magnetiche, controller wireless, pompa d’irrigazione e differenziale di sterzata, è disponibile nelle seguenti versioni:
– 2WD a due ruote motrici per applicazioni in cui non è richiesto un angolo di sterzata ridotto
– 4WD a quattro ruote per spessimetria, corrosion mapping ed altre applicazioni dove il sistema deve poter ruotare su se stesso

phased array tubi lps

LPS

I crawler LPS sono stati studiati specificamente per le ispezioni di saldature testa testa su tubazioni.
In grado di lavorare con 1 o 2 sonde phased array, possono essere impiegati su tubi:
– da 21 a 115mm (153 con estensione) di diametro (LPS-01 e LPS-02)
– da 100 a 300mm di diametro (LPS-07 e LPS-08).

Scarica la scheda tecnica di:          LPS-01 e LPS-02     <>     LPS-07 e LPS-08

Vai al video YouTube di:          LPS-01     <>     LPS-05

crawler phased array pts

PTS-P05

In grado di montare 1 o 2 sonde phased array o 1 canale tofd, questo crawler magnetico vi stupirà per versatilità!

Il profilo d’alluminio e l’avanzato sistema di posizionamento delle sonde, consentono pressochè infinite regolazioni.

crawler phased array elbow tse

TSE

Il TSE è un carrellino ultracompatto ideale per tubazioni. Disponibile nelle versioni TSE-01 per 1 coppia di sonde (tofd o phased array) o TSE-02 per 2 coppie di sonde.

E’ in grado di ispezionare superfici curve a partire da 168,3mm di diametro e, grazie alla possibilità di lavorare a sbalzo, può ispezionare anche raccordi curvi.

phased array wheel probe

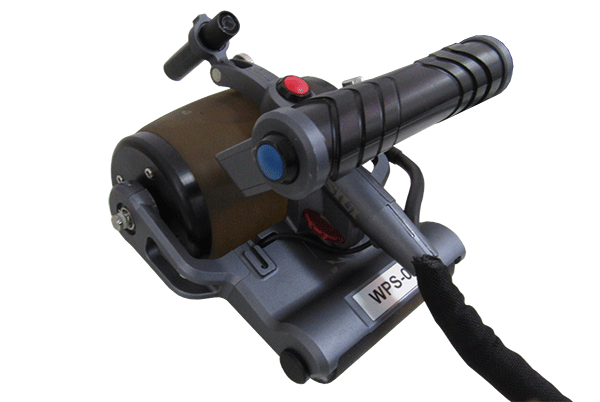

WPS-02

Ideale per applicazioni di corrosion mapping integra, in un unico corpo, una sonda a rotolamento da 32 o 64 cristalli e le funzioni di un crawler:
– encoder per la registrazione della posizione
– puntatore laser per scansioni precise
– pulsante di avvio e interruzione della registrazione.

crawler 2d corrosione phased array

MPS

I crawler della serie MPS sono progettati per le ispezioni di corrosion mapping e garantiscono un’ottima risoluzione e sensibilità:
– MPS-01A utilizza una sonda linear array e encoder a 1 asse
– MPS02 utilizza una sonda DLA e registra la posizione su 2 assi liberi permettendo di ricostruire facilmente l’immagine di un’area

Scarica la scheda tecnica di:          MPS-01A     <>     MPS-02.

Vai al video YouTube del MPS-02.

carrellino phased array uhts

UHTS-X0X

L’UHTS-X0x è il crawler manuale definitivo.

A seconda delle versioni, può montare fino a 6 coppie di sonde (phased array, creep o tofd) e può essere regolato per seguire ogni tipo di superficie.

encoder phased array pts

PES-02

Il PES-02 è l’ultima versione dell’apprezzato PES-01, mini-crawler in grado di offrire la funzione encoder in un involucro di ridottissime dimensioni.

Il PES-02 può anche essere utilizzato come encoder per crawler di produzione artigianale.

crawler serbatoi heat exchangers phased array

CPS

I crawler CPS sono stati studiati specificamente per le ispezioni di saldature testa testa su tubazioni di diametro oltre i 100mm.
Assicurati da una cintura, garantiscono allineamento e stabilità di scansione.
Versioni motorizzate su richiesta.

Scarica la scheda tecnica di:          CPS-02     <>     CPS-X07

Vai ai video YouTube di:          CPS-02     <>     CPS-X07

sistemi d'irrigazione phased array

SISTEMI D’IRRIGAZIONE

L’irrigazione è una componente fondamentale di un controllo in qualità poiché determinante per l’accoppiamento e la conseguente trasmissione del segnale.
Nel catalogo potrete scegliere tra pompe manuali per piccoli impieghi ed automatiche per lavori su quantità elevate.
