Come scegliere uno strumento Phased Array
Scegliere uno strumento Phased Array non significa semplicemente confrontare modelli, numero di canali o caratteristiche dichiarate a catalogo.
Nel controllo ultrasonoro avanzato, la scelta corretta parte sempre dall’applicazione: cosa devo controllare, su quale materiale, con quale geometria, con quale livello di produttività e con quali requisiti di registrazione, reportistica e conformità procedurale.
Uno strumento Phased Array può offrire vantaggi importanti in termini di copertura, focalizzazione, acquisizione dati e ripetibilità, ma solo se configurato correttamente rispetto al controllo da eseguire.
Per questo, prima di scegliere una configurazione, è utile valutare alcuni criteri tecnici fondamentali.
-
Applicazione di controllo
Il primo criterio è l’applicazione reale. Una saldatura, un componente forgiato, una fusione, una tubazione, una flangia o un particolare con geometria complessa possono richiedere configurazioni molto diverse.
Prima di scegliere lo strumento, è necessario definire:
- materiale da controllare;
- spessore;
- geometria del componente;
- accessibilità della zona di controllo;
- tipologia di difetto atteso;
- procedura applicabile;
- produttività richiesta;
- livello di tracciabilità necessario.
Uno strumento Phased Array non va scelto solo perché “più avanzato”, ma perché consente di rispondere meglio a una determinata esigenza ispettiva.
La domanda corretta non è: quale strumento ha più funzioni?
La domanda corretta è: quale configurazione permette di eseguire correttamente questo controllo?
-
Numero di canali e configurazione phased array
Il numero di canali è uno degli aspetti più citati nella scelta di uno strumento Phased Array, ma va interpretato nel modo corretto.
Più canali possono offrire maggiore flessibilità, soprattutto quando si utilizzano sonde con un numero elevato di elementi o configurazioni più complesse. Tuttavia, non sempre un numero superiore di canali è necessario per ogni applicazione.
La scelta dipende da:
- tipo di sonda utilizzata;
- numero di elementi attivi;
- apertura richiesta;
- focalizzazione;
- copertura della zona da ispezionare;
- eventuale necessità di configurazioni multi-gruppo.
Per applicazioni più semplici può essere sufficiente una configurazione più essenziale. Per controlli complessi, invece, può essere necessario uno strumento con maggiori capacità di gestione del fascio e dell’acquisizione.
Anche in questo caso, il criterio non è “più canali = scelta migliore”, ma canali adeguati alla procedura e all’applicazione.
-

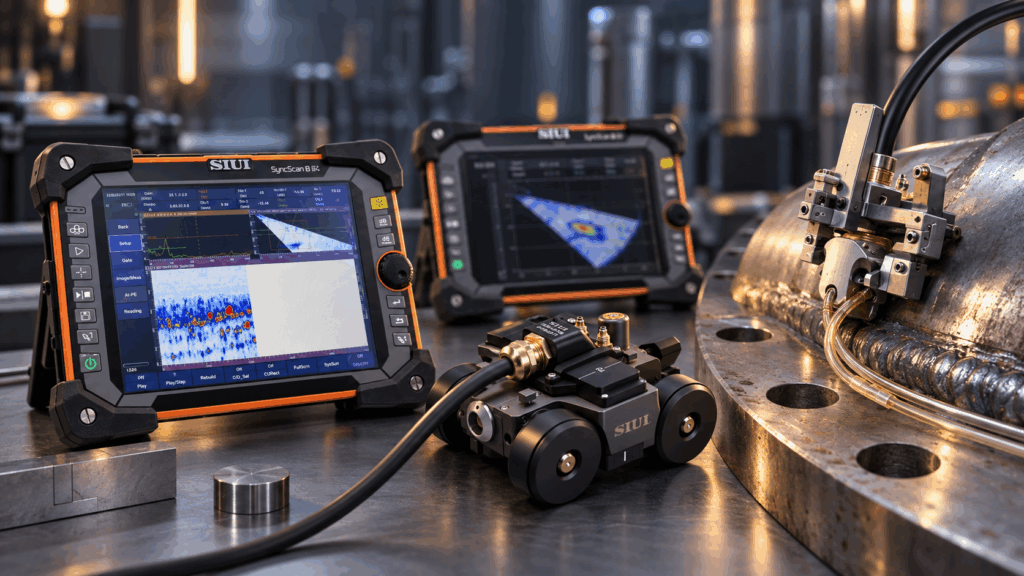

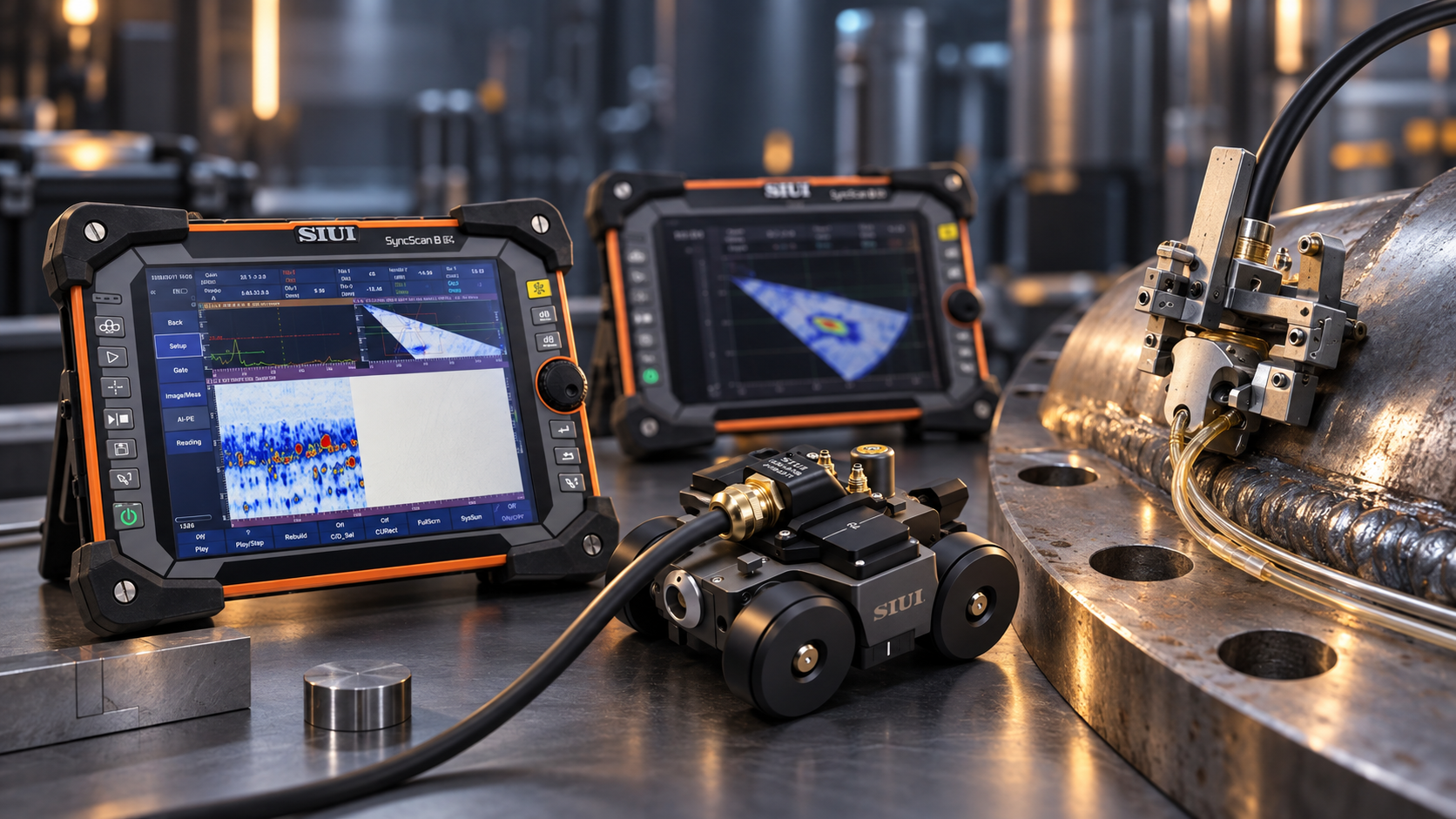

Sonde, wedge e accessori

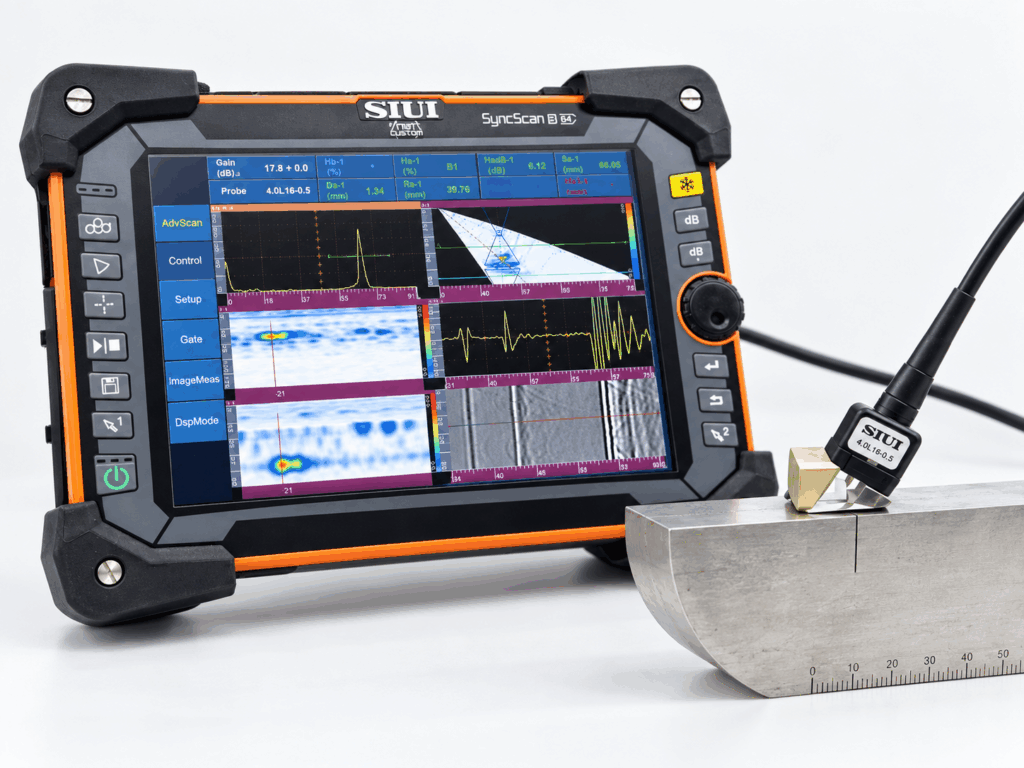

Uno strumento Phased Array lavora correttamente solo se abbinato alla giusta configurazione di sonde e accessori.
La scelta della sonda incide direttamente sulla qualità del controllo: frequenza, numero di elementi, pitch, dimensione dell’elemento, apertura attiva e tipologia di wedge devono essere coerenti con materiale, spessore e geometria.
Anche il wedge ha un ruolo fondamentale, perché influenza l’angolo di ingresso, l’accoppiamento e la possibilità di raggiungere correttamente la zona d’interesse.
Per questo, nella scelta dello strumento è importante valutare anche:
- disponibilità di sonde compatibili;
- possibilità di configurare sonde custom;
- scelta del wedge corretto;
- adattabilità alla superficie;
- accessori per scansione manuale o semi-automatica;
- encoder e sistemi di posizionamento.
Uno strumento performante, abbinato a una sonda non corretta, può comunque produrre un controllo poco efficace.
-
Software, acquisizione e gestione dei dati
Il software è un elemento centrale nella valutazione di uno strumento Phased Array.
Non riguarda solo la visualizzazione del segnale, ma l’intero flusso di lavoro: configurazione, acquisizione, analisi, archiviazione e reportistica.
Un buon sistema deve permettere di gestire in modo chiaro:
- impostazione delle leggi focali;

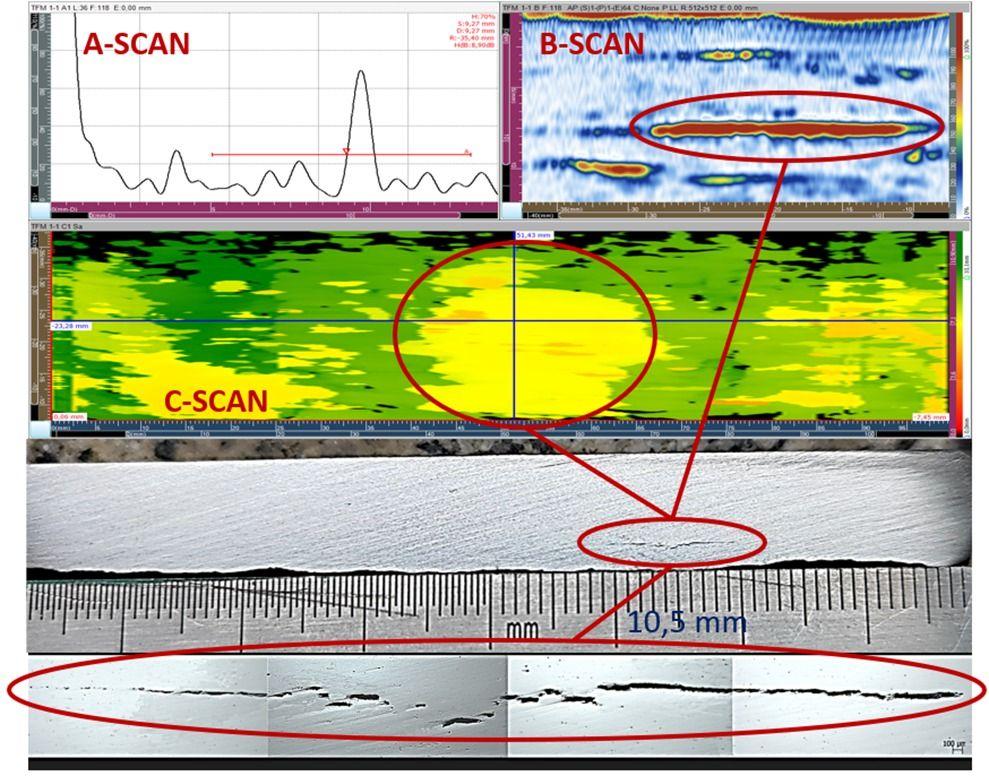

- visualizzazione A-scan, S-scan, B-scan o C-scan;
- salvataggio dei dati;
- analisi post-acquisizione;
- generazione di report;
- esportazione delle informazioni richieste dalla procedura.
La registrazione dei dati è uno dei vantaggi principali del Phased Array rispetto a controlli più tradizionali, soprattutto quando servono tracciabilità, ripetibilità e confronto nel tempo.
Per questo, il software deve essere valutato non solo per le funzioni disponibili, ma anche per la semplicità d’uso e per la coerenza con le esigenze operative del tecnico.
-
Registrazione, documentazione e conformità alla procedura
In molte applicazioni industriali, non basta eseguire il controllo: è necessario documentarlo.
La possibilità di registrare i dati, salvare le acquisizioni e generare report strutturati diventa un criterio importante nella scelta dello strumento.
Questo è particolarmente rilevante quando il controllo deve essere ripetibile, verificabile o integrato in un processo qualità più ampio.
Prima di scegliere lo strumento, è quindi utile chiedersi:
- quali dati devono essere salvati?
- che tipo di report è richiesto?
- la procedura prevede registrazione completa della scansione?
- serve confronto tra controlli eseguiti in momenti diversi?
- è richiesta tracciabilità dell’operatore, della configurazione o del componente?
Uno strumento Phased Array deve supportare non solo l’esecuzione del controllo, ma anche la sua documentazione tecnica.
-
Assistenza tecnica e supporto applicativo
Un criterio spesso sottovalutato è il supporto tecnico.
Nel Phased Array, la scelta dello strumento è solo una parte del processo. La configurazione, la scelta delle sonde, l’impostazione dei parametri, la validazione dell’applicazione e la formazione degli operatori sono elementi determinanti.
Per questo è importante valutare anche il tipo di assistenza disponibile:
- supporto nella scelta della configurazione;
- consulenza applicativa;
- prove tecniche preliminari;
- formazione all’utilizzo;
- supporto post-vendita;
- disponibilità di accessori e ricambi;
- possibilità di personalizzare la soluzione.
Uno strumento scelto correttamente deve essere sostenibile nel tempo, sia dal punto di vista tecnico sia operativo.
Scegliere uno strumento Phased Array richiede una valutazione completa.
Applicazione, numero di canali, sonde, software, registrazione dati, documentazione e assistenza tecnica sono tutti aspetti collegati tra loro.
La scelta migliore non è necessariamente lo strumento con più funzioni, ma quello più coerente con la procedura, il componente da controllare e il risultato che si deve ottenere.
Per questo, prima di acquistare o configurare un sistema Phased Array, è utile partire da una valutazione tecnica dell’applicazione.
