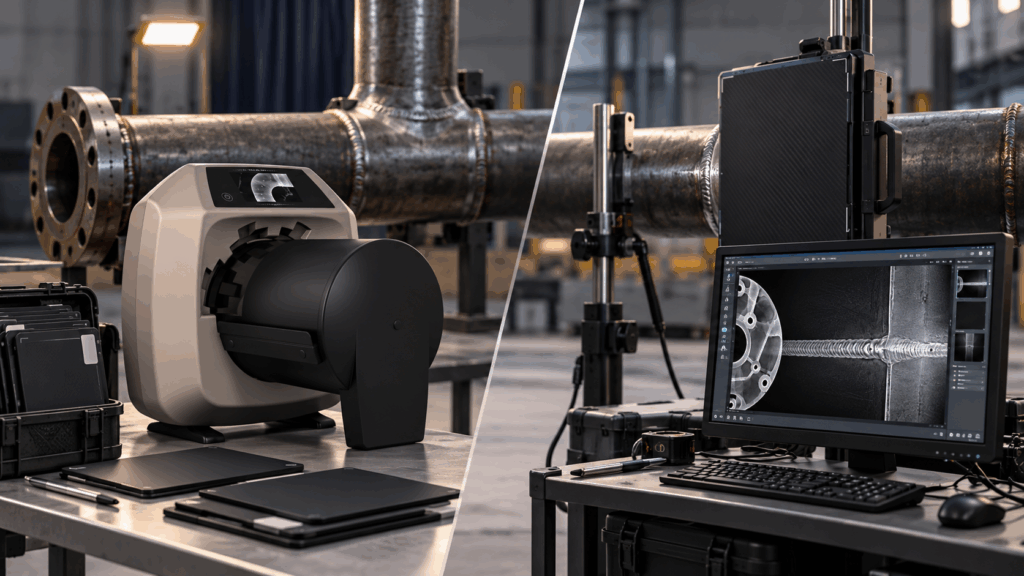

Radiografia CR e DDR: criteri per scegliere il sistema più adatto
La radiografia CR e DDR rappresenta due diverse modalità di acquisizione digitale utilizzate nei controlli radiografici industriali.
Scegliere il sistema più adatto significa valutare come verrà utilizzato nel lavoro quotidiano. Materiali, spessori, geometrie, accessibilità e quantità dei controlli incidono sulla configurazione necessaria, insieme ai requisiti di qualità dell’immagine e documentazione.
Le tecnologie CR, Computed Radiography, e DDR, Direct Digital Radiography, permettono entrambe di ottenere immagini digitali, ma seguono flussi di acquisizione differenti. Questa differenza influenza l’organizzazione del controllo e deve essere considerata prima dell’acquisto.
La domanda da cui partire è quindi concreta:
Quale sistema risponde meglio alle condizioni della propria applicazione?
Radiografia CR e DDR: cosa cambia nell’acquisizione

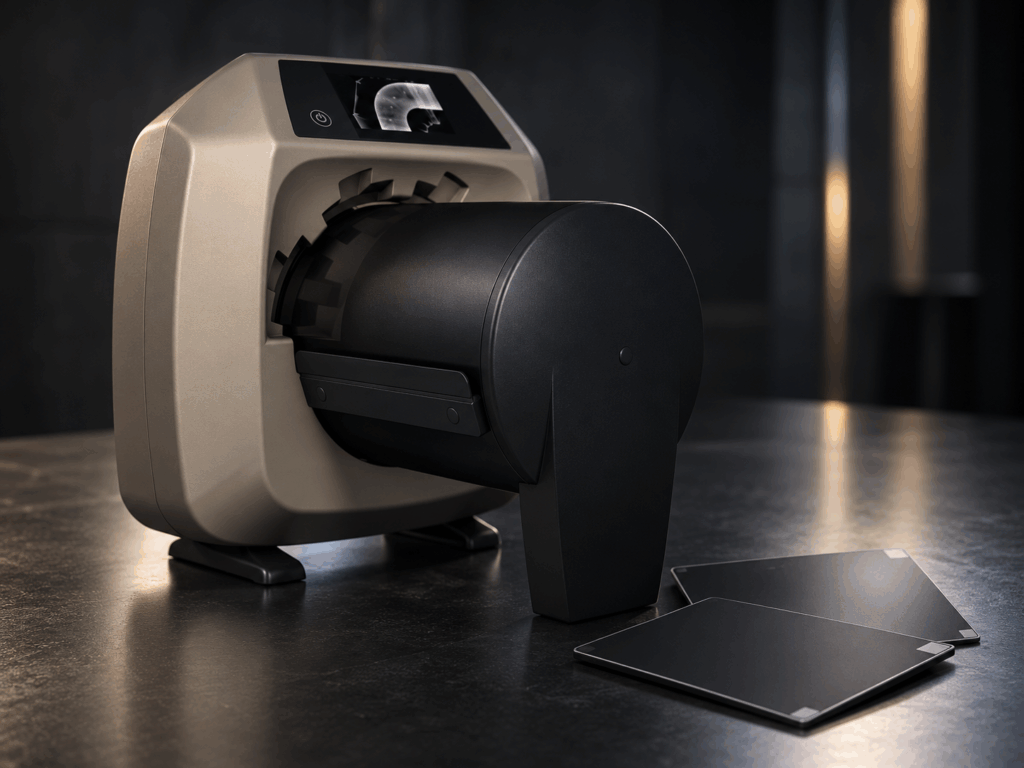

La CR, Computed Radiography, utilizza imaging plate ai fosfori. Dopo l’esposizione, la lastra viene letta da uno scanner che rende disponibile l’immagine digitale per la valutazione. Il plate viene quindi cancellato per essere riutilizzato, compatibilmente con il suo stato di conservazione.

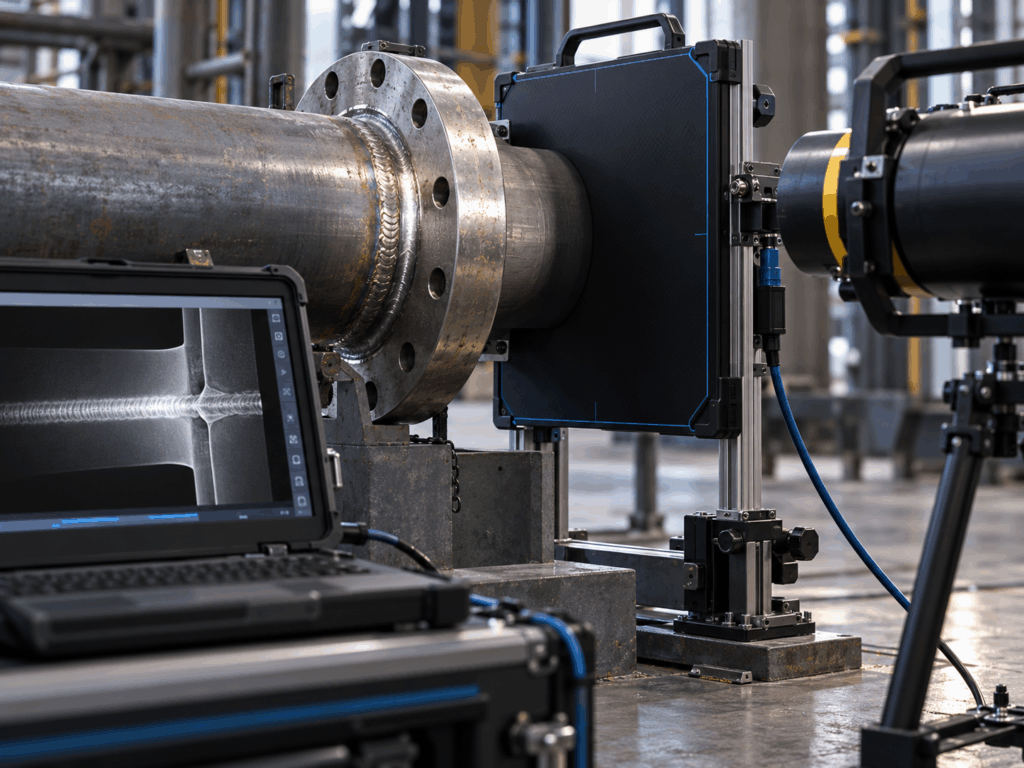

La DDR, Direct Digital Radiography, utilizza un rivelatore digitale, generalmente un flat panel, che acquisisce l’immagine senza il passaggio separato di lettura del plate nello scanner.
Entrambe richiedono una tecnica radiografica adeguata e una corretta valutazione delle immagini. La differenza principale riguarda il percorso tra esposizione e disponibilità del risultato.
-
Geometria e accessibilità del componente
Il primo criterio è lo spazio disponibile per posizionare il supporto di acquisizione rispetto al pezzo e alla sorgente.
Gli imaging plate CR sono disponibili in formati differenti e possono offrire flessibilità di posizionamento. Occorre comunque considerare protezioni, modalità di manipolazione e compatibilità con lo scanner.
Per la DDR bisogna verificare area attiva, ingombro complessivo, fissaggio e collegamenti del detector. L’area sensibile non coincide necessariamente con le dimensioni esterne: questo aspetto conta quando si lavora vicino a ostacoli o in spazi limitati.
Non tutti i detector sono rigidi. Nella gamma DÜRR NDT, per esempio, i modelli D-DR 1025B e D-DR 1043B sono piegabili e pensati anche per applicazioni su saldature circonferenziali, entro i limiti geometrici previsti dal produttore.
La scelta va quindi effettuata sulla configurazione effettiva, evitando generalizzazioni.
-
Produttività: considerare il ciclo completo
Per confrontare la produttività è utile misurare l’intero ciclo: preparazione, posizionamento, esposizione, acquisizione, verifica dell’immagine e archiviazione.
Nella CR è presente il passaggio di scansione. L’organizzazione dei plate e della loro lettura diventa quindi parte del processo. Alcuni sistemi, come l’HD-CR 35 NDT, consentono la scansione simultanea di più plate, secondo le modalità previste dal sistema.
La DDR elimina questo passaggio separato, ma il tempo complessivo dipende comunque da esposizione, acquisizione, trasferimento dei dati e riposizionamento.
Per una valutazione pratica conviene chiedersi:
Quanti componenti devono essere controllati?
Quanto cambiano tra loro?
Quanto tempo richiede prepararli?
Una dimostrazione su un pezzo rappresentativo permette di confrontare tempi reali, oltre ai dati di catalogo.
-
Qualità dell’immagine: leggere i parametri nel contesto
La qualità non può essere riassunta in un unico numero. Anche nella CR, il risultato dipende dalla combinazione di imaging plate e impostazioni di scansione; la risoluzione spaziale di base è uno degli elementi da considerare.
Per i detector digitali, il passo dei pixel e la risoluzione spaziale di base sono parametri distinti: le schede tecniche DÜRR NDT li riportano separatamente. Non vanno quindi trattati come valori equivalenti.
Nel confronto applicativo occorre valutare anche contrasto, rumore, geometria di esposizione e requisiti della procedura.
Il criterio decisivo è ottenere immagini adatte alla valutazione richiesta sul componente reale. Per questo è utile condividere in anticipo materiale, spessore, zona da esaminare e riferimenti tecnici applicabili.
-
Portabilità e organizzazione sul campo
La portabilità riguarda l’intero sistema, non soltanto il peso dello scanner o del detector.
Nel confronto conviene includere computer, alimentazione, batterie, cavi, protezioni, accessori di fissaggio e contenitori di trasporto. Occorre inoltre verificare dove verranno eseguite acquisizione e valutazione.
In un intervento esterno, alcune domande aiutano a definire la configurazione: è disponibile alimentazione? Quanto spazio c’è per lavorare? Quali distanze separano il punto di esposizione dalla postazione operatore? Sono presenti polvere, umidità o temperature particolari?
Le risposte permettono di confrontare soluzioni complete e realisticamente utilizzabili nel contesto previsto.
-
Software e gestione dei dati

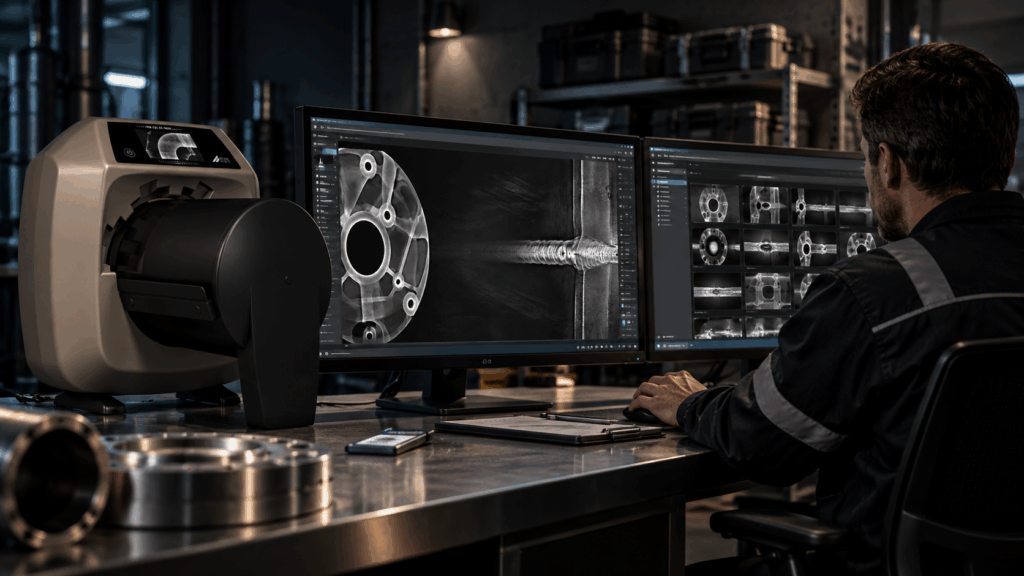

Il controllo prosegue dopo l’acquisizione. L’immagine deve essere associata al componente, analizzata, archiviata e resa disponibile per eventuali revisioni.
Nella scelta del software conviene verificare strumenti di valutazione, gestione dei metadati, tracciabilità delle elaborazioni ed esportazione.
-
Manutenzione e costo nel tempo
Il confronto economico dovrebbe includere acquisto, accessori, software, formazione, manutenzione e possibili sostituzioni.
Per la CR, protezione e pulizia degli imaging plate sono aspetti operativi da pianificare. DÜRR NDT prevede cassette protettive e materiali di pulizia specifici: la gestione dei plate va considerata parte del lavoro quotidiano.
Per la DDR è opportuno chiarire condizioni di utilizzo del detector, protezioni necessarie, controlli previsti e modalità di assistenza.
In entrambi i casi, chiedere cosa comprende la fornitura evita confronti incompleti. Anche disponibilità del supporto tecnico e tempi di gestione degli interventi meritano spazio nella valutazione.
Radiografia CR e DDR: confronto operativo
| Criterio | CR | DDR |
| Supporto | Imaging plate ai fosfori | Rivelatore digitale |
| Acquisizione | Esposizione e successiva scansione | Acquisizione senza scanner per plate |
| Posizionamento | Formato, flessibilità e protezione del plate | Area attiva, ingombro e fissaggio del detector |
| Organizzazione | Gestione dei plate e della lettura | Gestione del detector e del trasferimento dati |
| Configurazione | Plate, scanner, software e accessori | Detector, software, collegamenti e accessori |
La tabella è un punto di partenza: il confronto conclusivo deve riguardare sistemi specifici e condizioni di lavoro definite.
Come impostare una scelta concreta
Prima di richiedere una proposta, raccogli materiale e spessore del componente, geometria, accessibilità, quantità dei controlli e requisiti di documentazione.
Aggiungi fotografie o disegni della zona da esaminare e descrivi l’attuale organizzazione del lavoro. Queste informazioni rendono più utile il confronto tecnico e aiutano a individuare eventuali vincoli prima della prova
La scelta tra le soluzioni di radiografia CR e DDR deve quindi partire dalle caratteristiche del componente e dalle reali condizioni operative.
